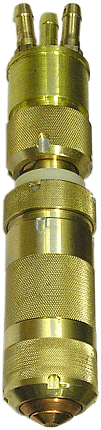

Плазмотрон механизированной воздушно-плазменной резки металла ПВР-180
разработан для прецизионной резки чёрных и цветных металлов,
нержавеющих сталей толщиной от 1,0 до 25 мм.
Плазмотрон ПВР-180 оснащается соплами с диаметром канала 1,1 – 1,7 мм, что позволяет получать минимальную
ширину реза при вертикальных кромках.
Плазмотрон имеет одинаковый узел крепления с плазмотроном
ПВР-402М, что позволяет, не меняя подводящих
коммуникаций оперативно переходить с резки
одним плазмотроном на другой.
Плазмотрон может быть установлен на любом механизме, обеспечивающем
равномерное перемещение, например, на машинах для термической обработки металлов по ГОСТ 5614.
Плазмотрон входит в комплект установки воздушно-плазменной резки
УПР-4011-1
и может быть использован с другими источникам питания, обеспечивающими необходимые внешние характеристики.
Основные технические характеристики:
| Наименование: |
Значение: |
| Номинальный рабочий ток , А |
150 |
| Ток дежурной дуги, А; не более |
20 |
| Диаметр канала сопла на номинальном токе, мм |
1,4 |
| Плазмообразующий газ |
воздух |
| Давление газа на входе в плазмотрон, кгс/см2 |
2,5 — 6,0 |
| Расход плазмообр. газа, м3/ч |
3,0 — 6,0 |
| Охлаждение плазмотрона |
водяное |
| Давление воды на входе плазмотрона, кгс/см2 |
1,5 — 3,0 |
| Расход воды, л/мин, не менее |
3,0 |
| Масса плазмотрона, кг, не более |
1,5 |
Также разработан и находит широкое применение аналогичный плазмотрон для резки фасок металла под углом до 45°.
|
 |
Для всех плазмотронов изготавливаются и поставляются расходные детали
и запасные части.
|
|
